光催化微型反應裝置適用于光熱協同催化、光催化催化劑的評價及篩選，可做光催化的反應動力學、反應歷程等方面的研究。應用到高溫光熱催化反應，光熱協同催化，具體可用于半導體材料的合成燒結、催化劑材料的制備、催化劑材料的活性評價、光解水制氫、光解水制氧、二氧化碳還原、氣相光催化、甲醛乙醛氣體的光催化降解、苯系物的降解分析、VOCs、NOx、SOx、固氮等領域。光催化微型反應裝置，為一套用于完成催化劑活性評價及篩選的固定床光熱反應裝置，適用于氣體、液體或氣液同時進料；氣固、液固、氣液固反應，能夠實現溫度、氣相流量、液相流量的自動控制，反應溫度能夠實現程序控制升溫（線性升溫），通過程序升溫設定實驗溫度的升溫時間和保溫時間，配合GC等分析儀器對不同壓力、溫度下的實驗產物進行階段性在線檢測分析。系統中的減壓系統，可與反應氣鋼瓶直接連接，管路配有比例卸荷閥、高精度壓力表及壓力傳感器，所有溫度控制點、壓力監測點均配有超溫、超壓報警，自動聯鎖保護。

1)    進料系統，通入不同的氣體時，可在流量系數表選擇或輸入對應的氣體流量系數，實現氣體種類的多樣性和準確性。

2)    夾層控溫標氣模塊，耐壓管體內甲苯、乙醇等反應液體，通入反應氣或惰性氣體進入模塊，將ppm級的有效氣體帶入反應器中，通過水浴循環水機控制模塊溫度進而控制氣體的濃度；從而大大降低實驗成本，解決標氣貴的難題。

3)    恒壓系統，配合低壓、高壓雙壓力系統使用，根據實驗壓力選擇對應的壓力系統，為催化劑提供穩定精準的、穩定的實驗環境。

4)    系統控制全部采用PLC軟件自動化控制，實時監控反應過程，自動化處理數據，并提供全套實驗方案。屏幕采用工控觸屏PLC，可以根據需求隨時更改使用方案。鑫視科shinsco提供氣相色譜儀、液相色譜儀、電化學工作站、TPR、TPD、SPV、TPV、拉曼等測試分析儀器。

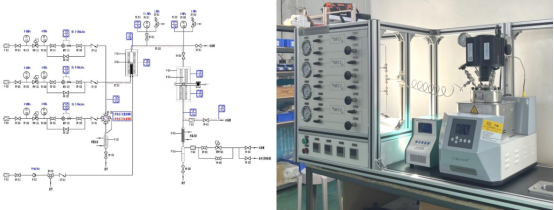

5)    光催化微型反應裝置：進料系統、恒壓系統、穩流系統、預熱系統、反應系統、產物收集系統、PLC控制系統于一體。

光催化微型反應裝置，常用實驗參考方案：

1、光解水產氫產氧實驗：

反應物：水,N2。

生產物：氫氣、氧氣。

催化劑：P25二氧化鈦。

反應流速：水：0.01-0.1ml/min(或者采用氮氣鼓泡水汽，10ml/min)，N2：1-10ml/min。

反應溫度：300℃。

反應壓力：微正壓、1.6MPa。

注水方式：①計量泵（選配）注入，數據穩定，需要客戶另行采購，建議采購PPS。②扎針注入，數據不穩定。

2、二氧化碳還原實驗：

反應物：CO2、H2O或H2。

生成物：CO、CH4、低碳化合物或烷烴。

催化劑：P25二氧化鈦。

反應流速：水：0.01-0.1ml/min(或者采用氮氣鼓泡水汽，10ml/min)，CO2：1-10ml/min。

反應溫度：300~600℃。

反應壓力：1MPa、3MPa。

注水方式：①計量泵（選配）注入，數據穩定，需要客戶另行采購，建議采購PPS。

②扎針注入，數據不穩定。

3、VOCS降解實驗：

反應物：甲苯(或者采用氮氣鼓泡甲苯液體，10ml/min)、空氣。

生成物：CO2、CO、H2O、低碳烷烴。

催化劑：P25二氧化鈦。

反應流速：甲苯：10-20ml/min，空氣：10-90ml/min，總流速100ml/min。

反應溫度：300℃。

反應壓力：微正壓、2MPa。

備注：①甲苯需要甲苯標氣，200-500PPM左右，產物CO2，CO，CH4也需要配混合標氣（用于產物定量，可以用很久），需要客戶準備。

②低溫鼓泡制備反應氣，低溫鼓泡系統，穩定性較標氣穩定性略差一些，但是可以降低標氣的使用費用。

4、常規熱催化反應：

   標配高壓熱催化反應管，實驗溫度<800℃;實驗壓力<5MPa. 可實現三氣一液的各種熱催化反應。實現催化劑的熱催化評價，出口可實現氣液分離，及全組分檢測分析。
