北京世紀森朗生產的氣體燃燒可視化實驗系統，是關于金屬燃燒特性測試光電反應裝置。為基于已有的平面激光誘導熒光（PLIF）系統探究不同燃燒形式氫火焰反應機理及自由基分布行為，申請定制加工氣體燃燒可視化實驗系統。本系統可實現通過更換不同形式的燃燒器，對不同燃燒形式氫火焰進行激光燃燒診斷，掌握其精細燃燒行為、化學反應機理、自由基分布、流場特性等。系統可實現氫氣、空氣及惰性氣體流量的精確控制及配氣。

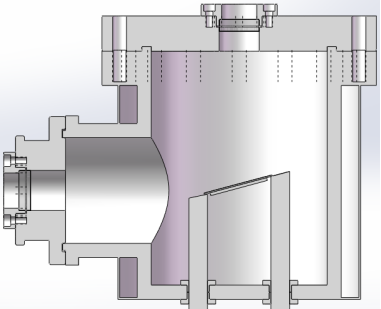

金屬燃燒特性測試光電反應器，氣體燃燒可視化實驗系統由供氣單元、配氣單元、燃燒器單元和控制單元等組成。供氣單元部分含：氣瓶組、減壓閥、高壓管線、電磁截止閥等。配氣單元部分含：配氣箱體、高精度防爆型質量流量控制器、防爆型截止閥、不銹鋼氣路（含：輸入輸出壓力表管路）、氣體混合罐、氣體壓力監控模塊等。燃燒器單元分為擴散燃燒噴嘴、燃燒器、燃燒器等?？刂茊卧ㄅ錃饪刂朴嬎銠C(jī)、配氣控制軟件等。氣體燃燒可視化實驗系統采用三路配氣（氫氣、空氣、惰性氣體），為氫火焰激光診斷實驗供氣。采用氣體鋼瓶進行供氣，供氣壓力≤15MPa。氣體經減壓后進入配氣系統，通過配氣系統進行摻混或分路定量供氣，供氣流量使用質量流量控制器進行控制。氫氣供氣能力≥10SLPM，空氣供氣能力≥60SLPM，惰性氣體（也可另作其他氣體配氣使用）供氣能力≥10SLPM。配氣精度（濃度絕對誤差值）±0.2%。氣體燃燒可視化實驗系統燃燒器上游管路需設置IIC型阻火器以防止回火事故的發生。所有閥門啟閉、流量控制、數據采集均需實現遠傳遠控。

金屬燃燒特性測試光電反應器
